En esta página he querido poner los planos y fotografías de la construcción de un equipo a presión.

Mi intención es poder explicar el trabajo que tiene que desarrollar un Delineante Proyectista Industrial en una empresa de metalúrgica o siderúrgica.

Los planos no tienen buena calidad ya que no se trata de dar información privada pero tienen la suficiente calidad para poder explicar y poder ver el trabajo que realiza un Delineante Proyectista Industrial en un taller de calderería.

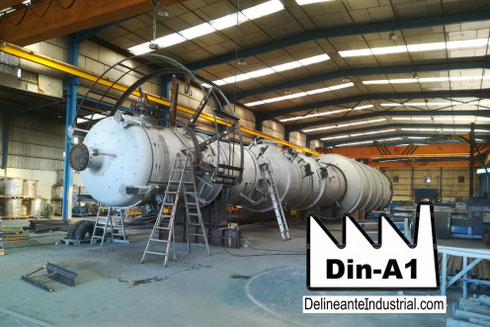

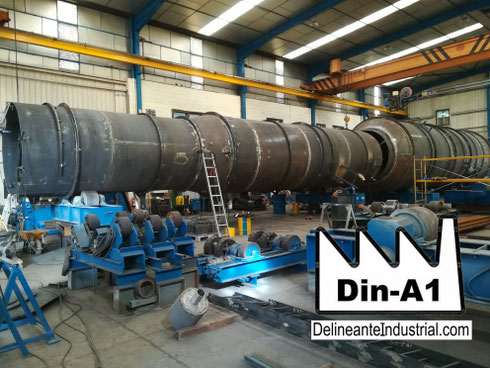

Se trata de la construcción de una Columna de Proceso Industrial

de aproximadamente 30 mts de altura, 4 mts de diámetro y 50 Tn.

El proyecto se realizó en el año 2022 para una refinería petrolífera.

Yo realicé todos los planos para la fabricación de este equipo (Partiendo de las hojas de cálculo y datos de diseño).

+En un proyecto como este, un Delineante Industrial tiene que realizar:

-Planos de ingeniería de detalle: Conjunto General, Accesorios, Plataformas, Escaleras.....

-Planos para taller: Fichero CAD para corte por plasma o láser, bocetos y plantillas para facilitar el trabajo a los operarios.....

-Planos para el cliente: Estudios de propuestas para cambiar el diseño original por interferencias o errores de fabricación.

-Planos para Depto. Compras: Detalles o croquis de piezas para pedir el material a los proveedores.

-Lista de materiales.

-Plano de transporte e izado.

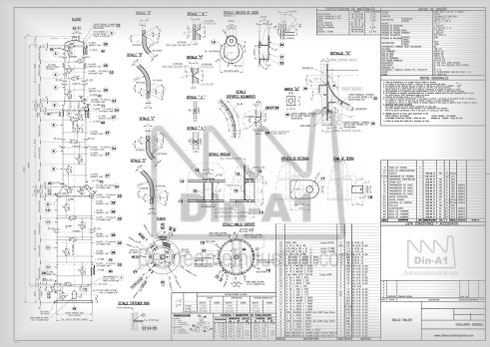

Plano del Conjunto General.

En este plano representamos el equipo desde la vista en Alzado y Planta. Esta parte del dibujo está a escala y nos ayudará a ver si hay interferencias entre conexiones u otros elementos.

Por lo general, la parte derecha la reservamos para poner el sello, las tablas de diseño del equipo, listado de materiales y tabla de las conexiones.

Y por último, en la parte central dibujamos detalles constructivos a una escala mayor.

Este plano se dibuja en formato DIN-A1.

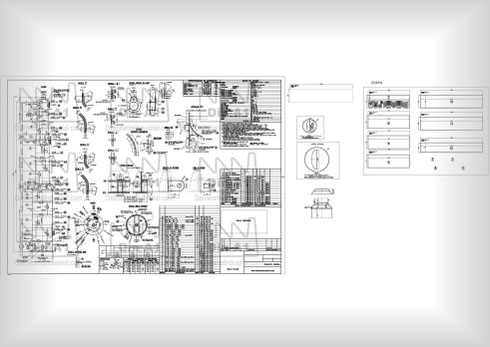

A la vez que dibujamos el Plano del Conjunto General, a un lado y fuera del formato del plano, vamos dibujando las chapas que se van a comprar.

Ponemos las piezas en sus respectivas chapas con el mejor aprovechamiento posible y una vez terminado, pasamos al taller este fichero en formato CAD para que lo corten en la mesa de corte ( plasma, láser.....)

También dibujamos detalles de piezas como los fondos o troncos de cono. Bocetos que más tarde enviaremos a los proveedores para su fabricación.

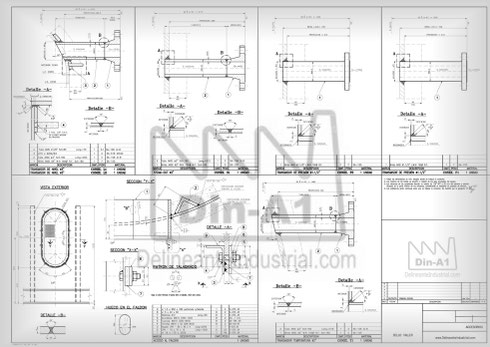

Planos de los Accesorios.

Una vez terminado el conjunto general, dibujamos los planos de los accesorios.

En estos planos detallamos principalmente las conexiones y también podemos poner otros elementos como el acceso al faldón, tomas de tierra.....

En cada conexión ponemos su listado de materiales y peso.

Estos planos se dibujan en formatos DIN-A1, pero se dividen en cuadrículas formato DIN-A4 o DIN-A3.

Y más tarde pasaremos al taller las plantillas de corte para abrir los agujeros en el equipo o corte de tubos.

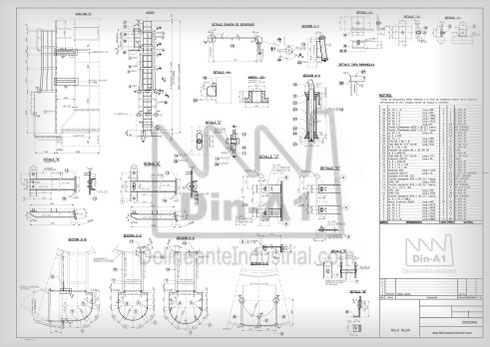

Plano de las Escaleras.

Se trata de los planos de los accesos al equipo.

Diseñamos y dibujamos las diferentes escaleras según el estándar del cliente.

Cada empresa tiene su propio diseño pero todos vienen a ser muy parecidos.

Al igual que en el plano General, dibujamos alzado y planta, detalles y en la parte de la derecha sellos y listados.

Cada escalera se dibuja en un plano formato DIN-A1.

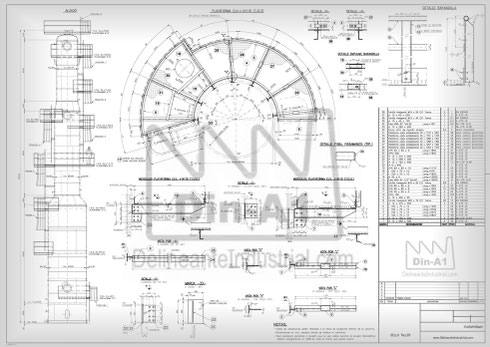

Plano de las Plataformas.

Este plano también forma parte de los planos de los accesos al equipo.

Dibujamos las diferentes plataformas según el estándar del cliente.

Al igual que en el resto de los planos, dibujamos alzado y planta, detalles y en la parte de la derecha sellos y listados.

No está de más dibujar el equipo con todas las plataformas y señalar el nivel al que pertenece la plataforma representada.

Cada plataforma se dibuja en un plano formato DIN-A1.

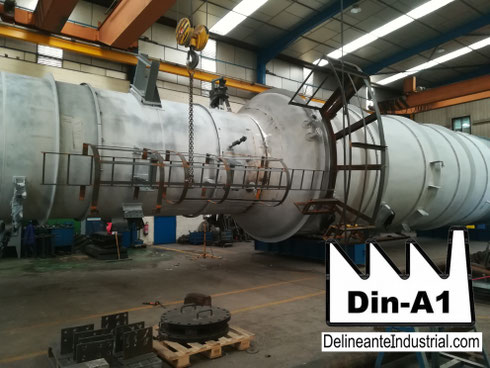

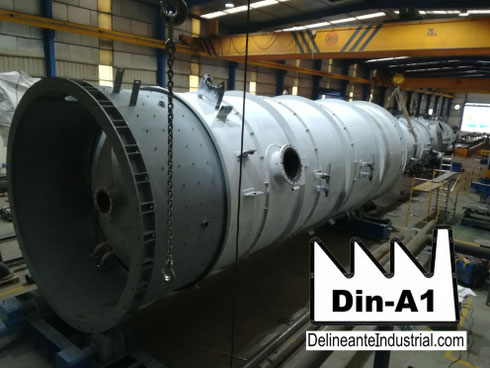

(En esta fotografía podemos apreciar la tensión y el estrés de trabajo en un taller de calderería:

Al mismo tiempo que se está instalando las plataformas y escaleras, se está pintando el equipo y a su vez se está haciendo la prueba hidráulica.

En un taller de calderería el tiempo significa retraso y en consecuencia penalizaciones o dinero.)

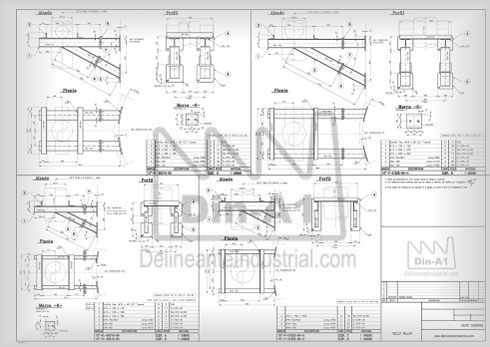

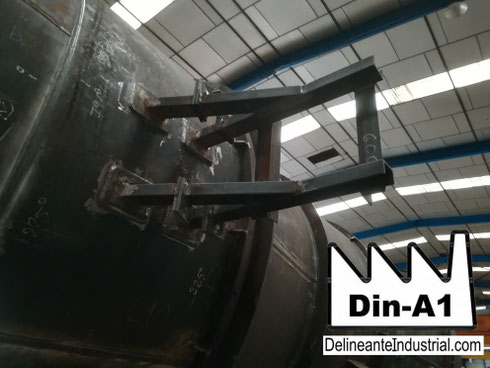

Plano de los Clips de Tuberías.

Se trata del plano de los soportes para las tuberías que se conectarán al equipo.

Dibujamos y adaptamos los diferentes soportes según el estándar del cliente.

Estos clips tienen que estar calculados por un calculista experimentado cuando se trata de soportes para tuberías o conductos de grandes dimensiones.

Para tuberías pequeñas con el estándar nos será suficiente.

Normalmente, este plano se dibuja en formato DIN-A1 con cuadrículas formato DIN-A4 o DIN-A3.

Plano de la Placa de Características.

La placa de características es una chapa donde aparece escrito los datos principales de diseño del equipo.

Cada empresa tiene su formato o estándar.

Las características más comunes son: Año de construcción, fabricante, producto que contiene, peso, códigos y normas (en este caso es al ser un equipo a presión es ASME Secc. VIII Div.1)

Por razones de privacidad (derechos reservados) no he puesto la placa de este equipo.

Este plano se dibuja en formato DIN-A3 o DIN-A2.

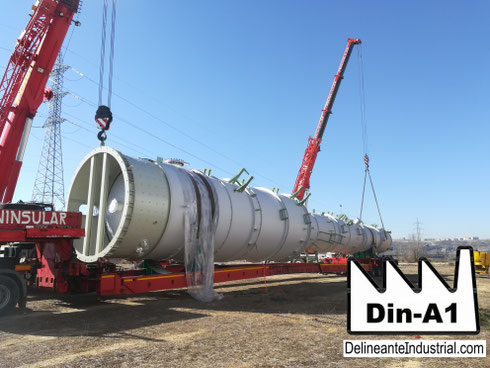

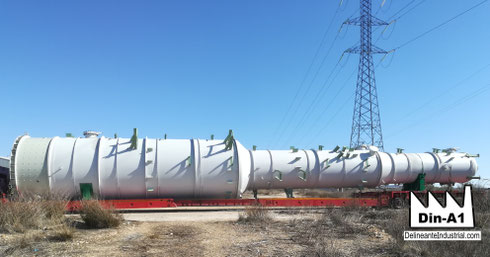

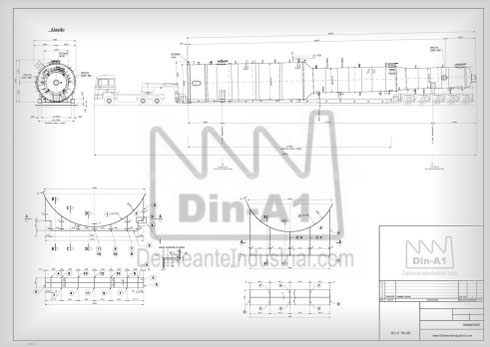

Plano de Transporte e Izado.

Este es el último plano pero NUNCA se tiene que dejar para el final.

Siempre que se empieza a diseñar un equipo, desde el primer momento hay que tener en cuenta la posición de transporte y orientación de las orejetas de izado y retenida.

De no hacer esto nos podremos encontrar el día del transporte que el equipo no puede salir del taller.

No solo sería la perdida económica del camión, también se añadiría los costes del permiso de circulación y a todo esto se añadiría una penalización del pago por parte del cliente por no cumplir fecha de entrega.

Este plano se dibuja en formato DIN-A3 o DIN-A2.

Fabricación Columna de Proceso
